Machine

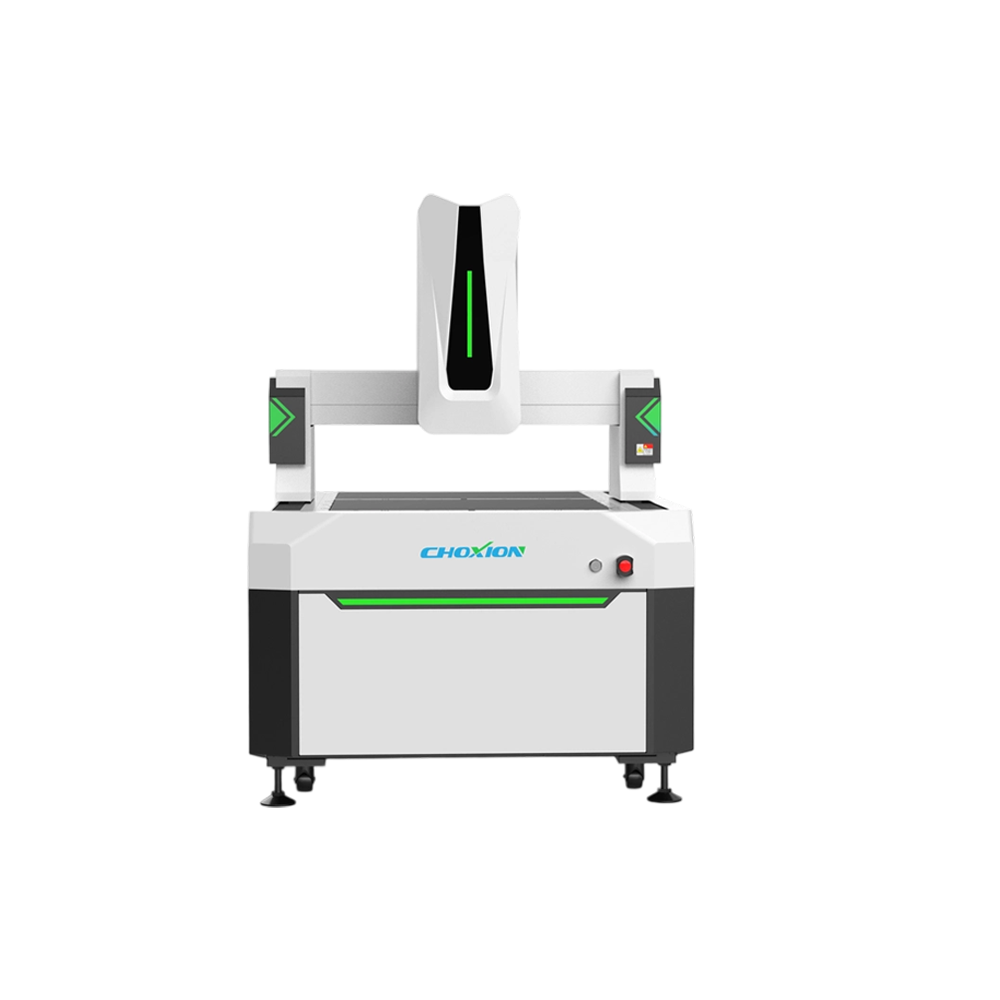

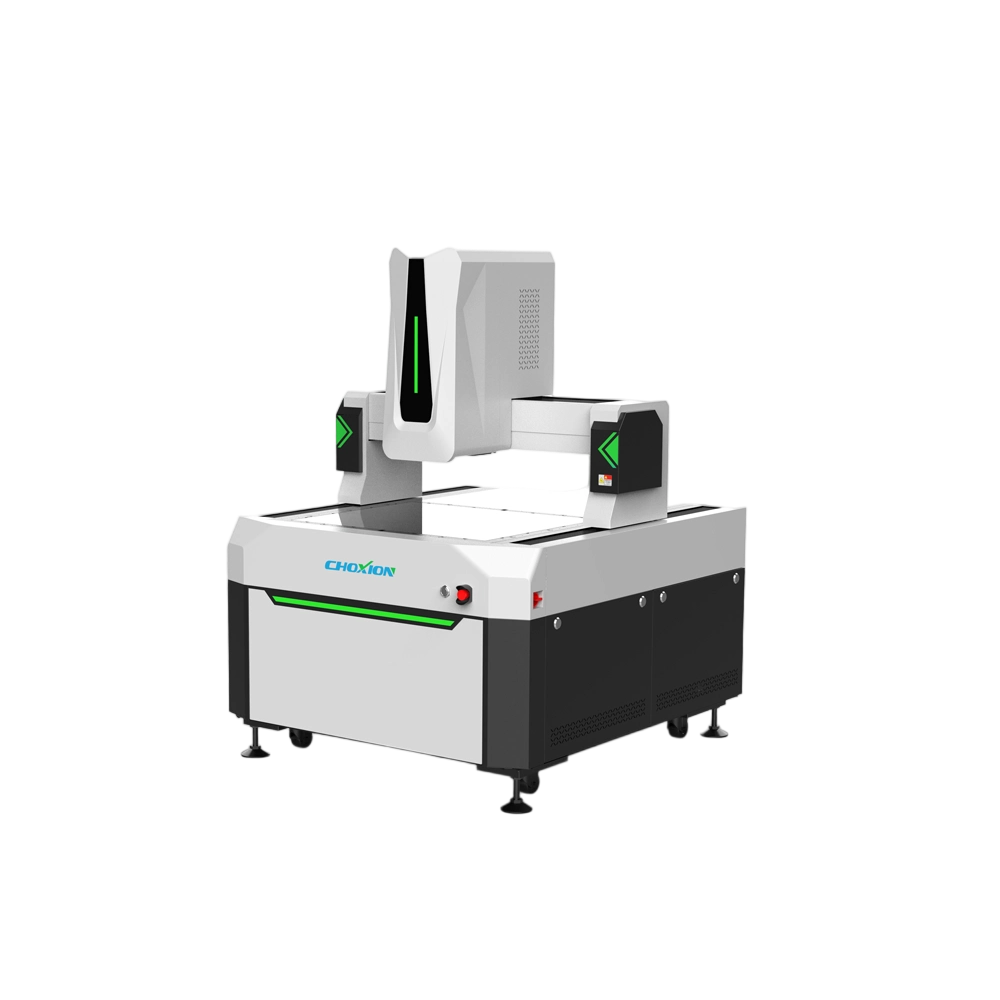

High Precision3DFlatness测量机Adopts三轴精密伺服运动Structure，Well Equipped，是Stable Performance的 3DFlatness测量机。Widely Applied InConnectors、Heat Sinks、Mobile Phone Components、汽车零部件、Precision Machining等行业。

·Granite Structure，Adopts固定桥式Structure，三轴均为中央驱动，精密直线导轨，具有High Precision、高可靠性；

·三轴均AdoptsRSF光栅系统，分辨率 0.5μm；

·高速 CNC 控制系统，全伺服闭环控制；

·高分辨率彩色数字相机，高清晰度影像效果，高品质的画面；

·搭载共聚焦白光传感器，线激光传感器；

·Z 轴可升级到 300mm；·配备卓新自主研发测量Software。

·可依据产品的定制扫码功能及对接机器要上下料模块。

产品型号		QMI-5040QL/8060QL
Travel(mm)		500400200
Dimensions(mm)		115013231650
Weight(kg)		50
Load Capacity(kg)		10
Positioning Accuracy (μm)	XY轴	5 μm
3D线扫激光		CX-8050(可选配）
		线宽	80mm
		光源	405nm蓝光
		Z轴线性度	±0.02%的F.S.
		Z轴重复精度	3μm
		X轴重复精度	0..01μm
		重复测量精度	0.005mm
		X轴数据间隔	10μm
		扫描速度（Hz)	1500-13000
光栅尺( μm)		High Precision光栅尺0.5μm
伺服/运动控制		伺服电机/High Precision运动控制卡
Software		CX-VISION V1.0
Operating Environment		温度18℃ ~ 26℃,湿度45%-75%
Power Supply		220 V 10%,50HZ,接地电阻小于心4欧姆

Software Test System

1.Software命令区使用专业测量工具，实现快速测量。

2.轮廓清晰可Adopts【智能提取】来提取线、圆、弧，让你可快速测量。

3.测量圆、弧的直径、半径和线长、线宽等尺寸时,表面光也可High Precision测量。

4.只需编辑一个产品,即可实现多个产品快速匹配测量。

5.测完数据可以快速制成相应需求的报告。

Installation Training

仪器安装调试完成后，我司负责免费培训客户操作维护人员两名，被培训人员应具备必要的专业知识和基本的计算机知识，时间为一天，培训内容为设备的操作、Software的使用及设备的维护和保养等内容。

Technical Service Warranty

1.负责安装、调试设备，并自带安装调试用的工具和量具。

2.仪器提供12个月保修，在保修期内出现的非人为问题由我司解决。

3.保修期内仪器出现故障，书面通知后4小时内给予答复，华南地区24小时内到达现场，其他地区在3天内到达现场。

4.保修期后，我司负责仪器的终身维护工作，我司承诺保证提供良好优惠的技术支持及备件供应，只收取更换零部件的成本费及人工费，不再收取其他费用。
